OpenPilot CC3D Revolution (Revo) 32bit F4 controller di volo w / integrato 433Mhz Oplink

Sfruttando la potenza e la fantasia della comunità open source, OpenPilot hanno creato una nuova generazione di potenti controllore di volo costo, basso noto come CopterControl che è adatto per multirotors, elicotteri e velivoli ad ala fissa.

L'Open Pilot CC3D Revolution (Revo) è il risultato del 1000 di ore di lavoro di ricerca e sviluppo da parte della comunità open source, per il bene di tutti e fornisce una base solida per finalità commerciali, di ricerca e di hobby progetti simili.

Il controllore di volo Revo caratteristiche Stato dell'hardware arte e software, sostenuta dal sistema open pilota GCS FC e vanta la posizione presa e navigazione waypoint 3D tra le sue molte caratteristiche. Si tratta di una 10DOF pieno con il giroscopio, accelerometro, magnetometro e sensori di pressione barometrica.

Il Revo utilizza la CPU STM32F4 che utilizza una unità hardware punto mobile (FPU,) che rappresenta un progresso enorme per autopiloti classe hobby. Questo permette FPU precisione, a bassa latenza di elaborazione di misure reali utilizzando algoritmi avanzati di stima atteggiamento.

Oltre a una FPU integrale, il chip STM32F405RGT6 ha il core ARM Cortex-M4 a 210MIPS e funzioni DSP saturazione aritmetiche.

La CPU ha una gamma di moduli hardware incorporati che possono essere programmati una volta e funzionano indipendentemente, richiede poco o nessun sovraccarico della CPU.
Questi includono 14 timer multi-canale, 3 ADC sincroni-campionamento che servono fino a 24 canali, 2 DAC, controller di memoria a matrice con 16-stream DMA.
Moduli di comunicazione comprendono USB2.0, 3 x I2C, SPI 3 x, 4 x USART, 2 x CAN e SIDO. Tutti questi moduli possono essere configurati per accedere ai pin di chip utilizzando una matrice di commutazione flessibile, o disattivato per risparmiare energia. connettività USB assicura che gli aggiornamenti e le impostazioni del software sono semplici da fare in GCS (Ground Control Station).

Il controllore di volo dispone di un built-in 433MHz Oplink modem e utilizza l'impronta OpenPilot standard in modo ha le stesse dimensioni e fori di montaggio come il OpenPilot CC, CC3D, GPS, OSD e tavole PipX.

Il Revo ha una serie incredibile di funzioni per gestire tutti i parametri di volo, e mentre non ha il lavello della cucina, lo fa un calendario di hardware in tempo reale se mai sente il bisogno di una sveglia volo!

Caratteristiche:
• Lo sviluppo open source
• Flexi-IO Port per l'input / output
• Mainport (telemetria) USART serie w / velocità di trasmissione regolabile.
• FlexiPort per funtions telemetria
• uscita RF 433MHz
• sensore di potenza / Sonar Port
• STM32F4 32 bit CPU
• ARM32 processore di pacchetti digitali alimentati
• moduli di comunicazione USB 2.0, I2C, SPI, UART, CAN e SIDO
• 14 timer multi-canale
• 3-Axis Gyro
• 3-Axis accelerometro
• 3-Axis Magnetometro
• Sensore di pressione barometrica
• PWM / PPM per la configurazione con Futaba, FrSky, Spektrum (satellite inc) ricevitori e molti altri.

Specifiche:
Tensione in ingresso: 5 ~ 8.4V
Collegamento telemetrico: 433MHz
Connettori di alimentazione: JST-SH a 4 pin
Connettore antenna: SMA
Dimensioni: 36 x 36
Peso: 9g

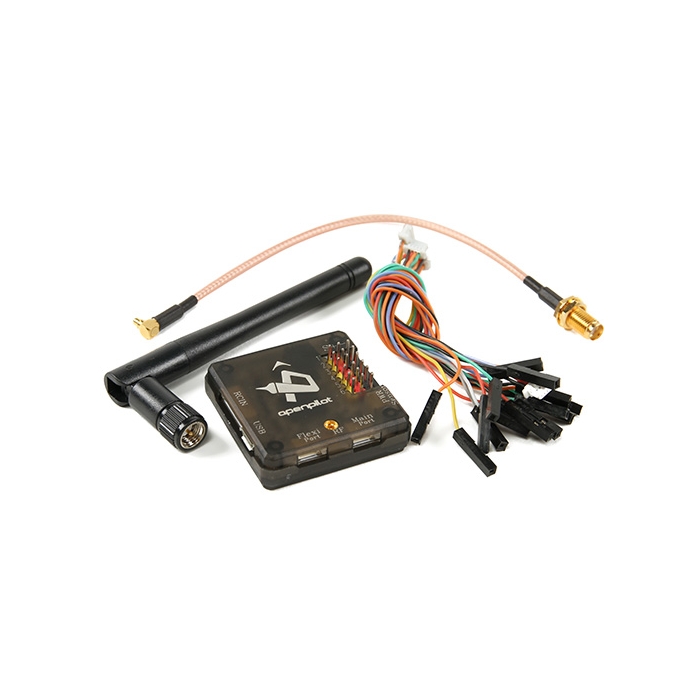

Incluso:
OpenPilot CC3D Revolution (Revo) controllore di volo w / Internal 433Mhz Radio
10 Cavo Pin
4 Cavo Pin
Prolunga antenna
Antenna

istruzioni configurazioni complete possono essere trovate nel manuale OpenPilot:

http://opwiki.readthedocs.org/en/latest/user_manual/index.html
